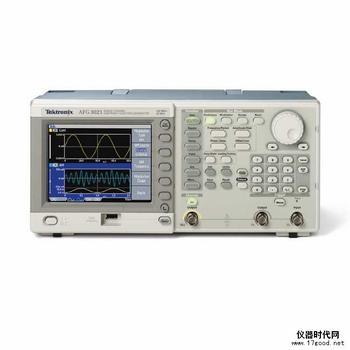

AFG3000任意波形/函数发生器系列具有12种标准波形、任意波形功能以及信号衰减选项，可满足广泛的应用需求。AFG3000任意波形/函数发生器一流的性能确保了信号的准确生成。大尺寸显示屏和25个快捷键使AFG3000系列易于学习和使用。
AFG3000任意波形/函数发生器-功能：
功能 |
优点 |
|
双通道 |
以一台设备代替两个信号发生器，提供两个紧密合成或两个完全独立的信号，从而节省成本和桌面空间。 |
|
最高2 GS/s采样率 |
生成具有精细定时分辨率的波形。 |
|
最大20 Vp-p振输幅出，至50 Ω负载（AFG3011） |
通过创建高振幅信号节省成本和设置时间，无需使用外部功率放大器。 |
|
25 个快捷键 |
直接访问使用频繁的函数和参数，节省设置和评估时间。 |
|
5.6英寸（142毫米）大尺寸彩色显示屏 |
对您的信号充满信心，因为所有相关设置和波形图都一目了然。（AFG3021B为单色显示屏） |
|
仅6.6英寸（168毫米）厚 |
节省宝贵的桌面空间。 |
|
ArbExpress™ 软件 |
轻松创建和修改波形——从您的泰克示波器无缝地导入波形，或者通过公式编辑器、徒手方式、点画（point draw）方式或波形数学方法来创建它们 |
AFG3000任意波形/函数发生器-主要特点和优点：
10 MHz、25 MHz、100 MHz 或 240 MHz 正弦波形
14 位, 250 MS/s, 1 GS/s 或2 GS/s 任意波形
高达20 Vp-p 的幅度，50Ω 负荷
5.6" 显示屏，使您对设置和波形 充满信心
多语言和直观操作可节约设置时 间
脉冲波形边沿时间可变
AM, FM, PM, FSK, PWM,扫频和 突发
双通道型号，节约成本和工作台 空间
前面板上的USB连接器，把波形 存储到存储设备上
USB、GPIB 和LAN
LabVIEW 和LabWindows/IVI-C 驱动程序
AFG3000任意波形/函数发生器-技术参数：
|
型号 |
AFG3011 |
AFG3021B / AFG3022B |
AFG3101 / AFG3102 |
AFG3251 / AFG3252 |
|---|---|---|---|---|
|
通道数量 |
1 |
1 / 2 |
1 / 2 |
1 / 2 |
|
波形 |
正弦波, 方波, 脉冲波, 锯齿波, 三角波, Sin(x)/x, 指数式增长和衰减, 高斯,洛仑兹, 半正矢, 直流, 噪声 |
|||
|
正弦波 |
1 µHz - 10 MHz |
1 µHz - 25 MHz |
1 µHz - 100 MHz |
1 µHz - 240 MHz |
|
突发模式下的正弦波 |
1 µHz - 5 MHz |
1 µHz - 12.5 MHz |
1 µHz - 50 MHz |
1 µHz - 120 MHz |
|
有效最大频率输出 |
10 MHz |
25 MHz |
100 MHz |
240 MHz |
|
幅度平坦度(1 Vp-p) |
||||
|
<5 MHz |
±0.15 dB |
±0.15 dB |
±0.15 dB |
±0.15 dB |
|
5 MHz - 10 MHz |
±0.3 dB |
— |
— |
— |
|
5 MHz - 20 MHz |
— |
±0.3 dB |
±0.3 dB |
±0.3 dB |
|
20 MHz - 25 MHz |
— |
±0.5 dB |
±0.3 dB |
±0.3 dB |
|
25 MHz - 100 MHz |
— |
— |
±0.5 dB |
±0.5 dB |
|
100 MHz - 200 MHz |
— |
— |
— |
±1.0 dB |
|
200 MHz - 240 MHz |
— |
— |
— |
±2.0 dB |
|
谐波失真(1 Vp-p) |
||||
|
10 Hz - 20 kHz |
<–60 dBc |
<–70 dBc |
<–60 dBc |
<–60 dBc |
|
20 kHz - 1 MHz |
<–55 dBc |
<–60 dBc |
<–60 dBc |
< -60 dBc |
|
1 MHz - 5 MHz |
<–45 dBc |
<–50 dBc |
<–50 dBc |
<–50 dBc |
|
5 MHz - 10 MHz |
<–45 dBc |
<–50 dBc |
<–37 dBc |
<–37 dBc |
|
10 MHz - 25 MHz |
— |
<–40 dBc |
<–37 dBc |
<–37 dBc |
|
>25 MHz |
— |
— |
<–37 dBc |
<–30 dBc |
|
THD |
<0.2% (10 Hz – 20 kHz, 1 Vp-p) |
|||
|
杂波 (1 Vp-p) |
||||
|
10 Hz - 1 MHz |
<–60 dBc |
<–60 dBc |
<–60 dBc |
<–50 dBc |
|
1 MHz - 10 MHz |
<–50 dBc |
— |
— |
— |
|
1 MHz - 25 MHz |
— |
<–50 dBc |
<–50 dBc |
<–47 dBc |
|
>25 MHz |
— |
— |
<–50 dBc + 6 dBc/octave |
<–47 dBc + 6 dBc/octave |
|
相噪, 典型值 |
10 MHz, 10 kHz 偏置, |
20 MHz, 10 kHz 偏置, 1 Vp-p 时<-110 dBc/Hz |
||
|
残余时钟噪声 |
–63 dBm |
–63 dBm |
–57 dBm |
–57 dBm |
|
方波 |
1 µHz - 5 MHz |
1 µHz - 12.5 MHz |
1 µHz - 50 MHz |
1 µHz - 120 MHz |
|
上升时间/ 下降时间 |
≤50 ns |
≤18 ns |
≤5 ns |
≤2.5 ns |
|
抖动(RMS), 典型值 |
500 ps |
500 ps |
200 ps |
100 ps |
|
锯齿波 |
1 µHz - 100 kHz |
1 µHz - 250 kHz |
1 µHz - 1 MHz |
1 µHz - 2.4 MHz |
|
线性度, 典型值 |
≤0.2% 的峰值输出 |
≤0.1% 的峰值输出 |
≤0.15% 的峰值输出 |
≤0.2% 的峰值输出 |
|
对称性 |
0.0% - 100.0%. |
0.0% - 100.0%. |
||
|
脉冲波 |
1 mHz - 5 MHz |
1 mHz - 12.5 MHz |
1 mHz - 50 MHz |
1 mHz - 120 MHz |
|
脉宽 |
80.00 ns - 999.99 s |
30.00 ns - 999.99 s |
8.00 ns - 999.99 s |
4.00 ns - 999.99 s |
|
分辨率 |
10 ps或5 位 |
|||
|
脉冲周期 |
0.001% - 99.999% (Limitations of Pulse Width Apply) |
|||
|
边沿跳变时间 |
50 ns - 625 s |
18 ns - 625 s |
5 ns - 625 s |
2.5 ns - 625 s |
|
分辨率 |
10 ps或4 位 |
10 ps或4 位 |
||
|
前沿延迟 |
|
|
||
|
范围 |
(连续模式): 0 ps - 周期 |
|||
|
分辨率 |
10 ps或8 位 |
|||
|
过冲, 典型值 |
<5% |
|||
|
抖动(RMS, 典型值) |
500 ps |
500 ps |
200 ps |
100 ps |
|
其它波形 |
1 µHz - 100 kHz |
1 µHz - 250 kHz |
1 µHz - 1 MHz |
1 µHz - 2.4 MHz |
|
噪声带宽 (-3 dB) |
10 MHz |
25 MHz |
100 MHz |
240 MHz |
|
噪声类型 |
白高斯 |
|||
|
DC (into 50 Ω) |
–10 V - +10 V |
–5 V - +5 V |
–5 V - +5 V |
–2.5 V - +2.5 V |
|
任意波形 |
1 mHz - 5 MHz |
1 mHz - 12.5 MHz |
1 mHz - 50 MHz |
1 mHz - 120 MHz |
|
突发模式下的任意波形 |
1 mHz - 2.5 MHz |
1 mHz - 6.25 MHz |
1 mHz - 25 MHz |
1 mHz - 60 MHz |
|
有效模拟带宽(-3 dB) |
8 MHz |
34 MHz |
100 MHz |
225 MHz |
|
非易失性存储器 |
4 个波形 |
4 个波形 |
4 个波形 |
4 个波形 |
|
存储器: 采样率 |
2 - 128 K: 250 MS/s |
2 - 128 K: 250 MS/s |
>16 K - 128 K: 250 MS/s 2 - 16 K: 1 GS/s |
>16 K - 128 K: 250 MS/s 2 - 16 K: 2 GS/s |
|
垂直分辨率 |
14 bits |
14 bits |
14 bits |
14 bits |
|
上升时间/ 下降时间 |
≤80 ns |
≤20 ns |
≤8 ns |
≤3 ns |
|
抖动(rms) |
4 ns |
4 ns |
1 ns at 1 GS/s 4 ns at 250 MS/s |
500 ps at 2 GS/s 4 ns at 250 MS/s |
|
幅度, 50 欧姆负载 |
20 mVp-p - 20 Vp-p |
10 mVp-p - 10 Vp-p |
20 mVp-p - 10 Vp-p |
≤200 MHz: 50 mVp-p - 5 Vp-p >200 MHz: 50 mVp-p - 4 Vp-p |
|
幅度, 开路 |
40 mVp-p - 40 Vp-p |
20 mVp-p - 20 Vp-p |
40 mVp-p - 20 Vp-p |
≤200 MHz: 100 mVp-p - 10 Vp-p >200 MHz: 100 mVp-p - 8 Vp-p |
|
精度 |
±(2% 的设置 +2 mV) |
±(1% 的设置 +1 mV)(1 kHz 正弦波, 0 V 偏置, |
||
|
分辨率 |
0.1 mVp-p, 0.1 mVRMS, 1 mV, 0.1 dBm或4 位 |
|||
|
单位 |
Vp-p, VRMS, dBm (仅正弦波) |
|||
|
输出阻抗 |
50 Ω |
|||
|
负载阻抗设置 |
可以选择: 50 Ω, 1Ω- 10.0 kΩ 高阻抗 (根据选择的负荷阻抗调节显示的幅度) |
|||
|
隔离度 |
最大42 Vpk 到接地 |
|||
|
短路保护 |
与浮动接地相比，信号输出可以有效防止永久短路 |
|||
|
外部电压保护 |
为防止信号输出受到外部电压影响，应使用熔丝适配器013-0345-00 |
|||
|
DC 偏置, 50 欧姆负荷 |
±(10 Vpk – 幅度pp/2) |
±(5 Vpk--幅度pp/2) |
±5 Vpk DC |
±2.5 Vpk DC |
|
DC 偏置, 开路 |
±(20 Vpk – 幅度pp/2) |
±(10 Vpk--幅度pp/2) |
±10 V |
|
