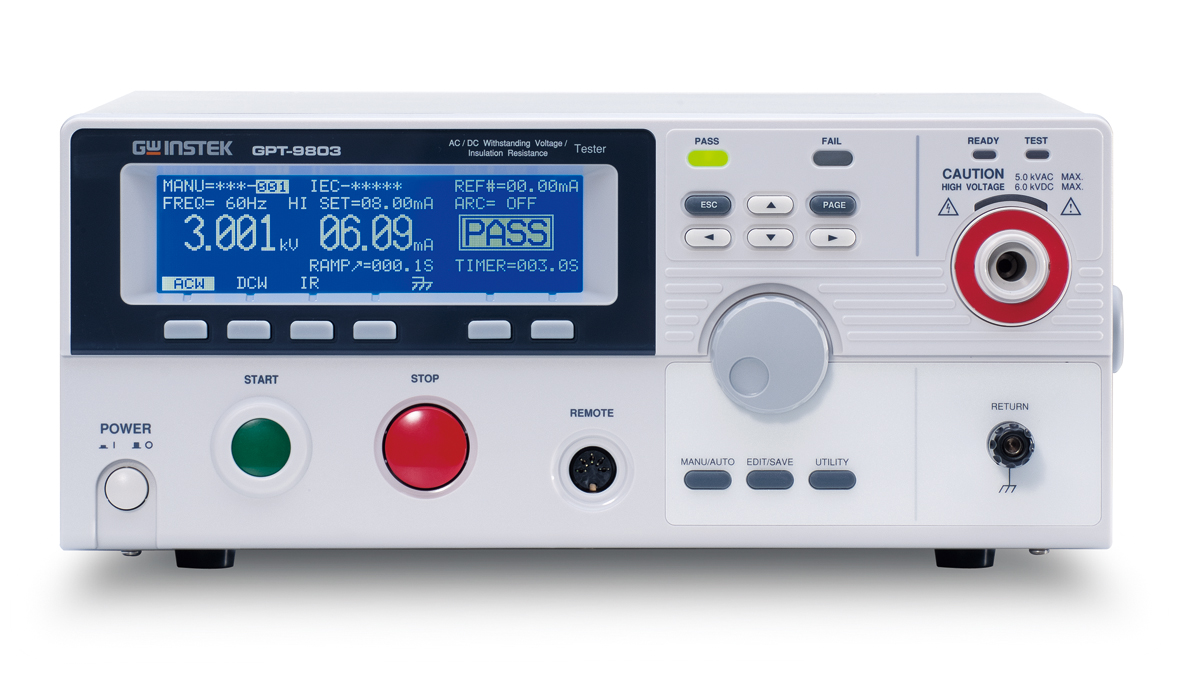

固纬GPT-9803电子安规测试仪界面 : RS-232C, USB device, Signal I/O及GPIB (选购)，固纬GPT-9803电子安规测试仪输出电压调整分辨率2V/步进，固纬GPT-9803电子安规测试仪高分辨率: 1uA(电流量测), 2V(电压设定)。
固纬GPT-9803电子安规测试仪-特点：
※ True RMS电流量测
※ 使用PWM放大器, 确保测试效益及测试可靠性
※ GPT-9803提供100组记忆, 以储存测试条件, 且每个记忆组可du立命名
※ 遥控端子座, 提供机器自前面板外接控制器
※ GPT-9803200VA测试容量
※ 大型(240x64)点矩阵式LCD
※ 手动/自动 测试模式
※ 具快速选择功能键
※ GPT-9803高亮度警示及状态指示灯
※ 具Interlock功能
※ 零点输出
※ 输出电压上升时间控制
固纬GPT-9803电子安规测试仪-技术参数：
|
流耐压测试 |
|
|
输出电压范围 |
0.100kV~ 5.000kV ac |
|
输出电压调整分辨率 |
2V/步进 |
|
输出电压准确度 |
± (1%设定值+ 5V) [未加负载] |
|
zui大额定负载 |
200 VA (5kV/40mA) |
|
zui大额定电流 |
40mA (0.5kV< V ≦5kV) 10mA (0.1kV≦ V ≦0.5kV) |
|
输出波形 |
正弦波 |
|
输出电压频率 |
50 Hz / 60 Hz 可选择 |
|
电压变动率 |
± (1%读值+ 5V) [zui大额定负载→未加负载] |
|
电压表准确度 |
± (1%读值+ 5V) |
|
电流量测范围 |
0.001mA~40.0mA |
|
电流量测分辨率 [1] |
0.001mA / 0.01mA / 0.1mA |
|
电流量测准确度 |
±(1.5%读值+ 30uA) |
|
上/下限判定功能 |
Yes |
|
ARC侦测 |
Yes |
|
上升时间(RAMP) |
0.1s~999.9s |
|
测试时间(TIMER) [2] |
OFF, 0.5s~999.9s |
|
GND |
RETURN/GUARD |
|
直流耐压测试 (GPT-9804/9803/9802) |
|
|
输出电压范围 |
0.100kV~ 6.000kV dc |
|
输出电压调整分辨率 |
2V/步进 |
|
输出电压准确度 |
± (1%设定值+ 5V) [未加负载] |
|
zui大额定负载 |
50W (5kV/10mA) |
|
zui大额定电流 |
10mA (0.5kV< V ≦6kV) 2mA (0.1kV≦ V ≦0.5kV) |
|
电压变动率 |
± (1%读值+ 5V) [zui大额定负载→未加负载] |
|
电压表准确度 |
± (1%读值+ 5V) |
|
电流量测范围 |
0.001mA~ 10.0mA |
|
电流量测分辨率 [1] |
0.001mA / 0.01mA / 0.1mA |
|
电流量测准确度 |
±(1.5%读值+ 30uA) |
|
上/下限判定功能 |
Yes |
|
ARC 侦测 |
Yes |
|
上升时间(RAMP) |
0.1s~999.9s |
|
测试时间(TIMER) [2] |
OFF, 0.5s~999.9s |
|
GND |
RETURN/GUARD |
|
绝缘电阻测试 (GPT-9804/9803) |
|
|
输出电压范围 |
50V~1000V dc |
|
输出电压调整分辨率 |
50V/步进 |
|
输出电压准确度 |
± (1%设定值+5V) |
|
电阻量测范围 |
1MW~ 9500MW |
|
测试电压 |
50V≦ V <500V 1~50MΩ：±(5%读值 + 1 MΩ) 51~2000MΩ：±(10%读值 + 1 MΩ) |
|
500V≦ V ≦1000V 1~500MΩ：±(5%读值 + 1 MΩ) 501~9500MΩ：±(10%读值 + 1 MΩ) |
|
|
上/下限判定功能 |
Yes |
|
上升时间(RAMP) |
0.1s~999.9s |
|
测试时间(TIMER) |
1s~999.9s |
|
GND |
GUARD (fixed) |
|
接地阻抗测试 (GPT-9804) |
|
|
输出电流范围 |
03.00A~30.00A ac |
|
输出电流调整分辨率 |
0.01A |
|
输出电流准确度 |
3A≦ I ≦8A: ±(1%读值+ 0.2A) 8A< I ≦30A: ±(1%读值+ 0.05A) |
|
测试电压 |
|
