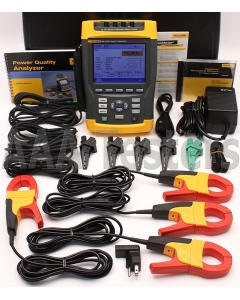

Fluke 434-II电能量分析仪是F434的升级版，通过利用新的电能量损失分析器功能，Fluke 434-II电能量分析仪可计算因电能质量差造成的电能量浪费和成本损失。 电能成本计算功能可让您发现您的工厂浪费电能的方面，以便确定潜在的节能方案。
Fluke 434-II电能量分析仪-特点：
电能量损失分析器: 通过对标准的有功和无功功率测量、不平衡和谐波功率进行量化，以确定电能损失造成的财务成本。
实时故障排除: 使用光标和缩放工具分析趋势。
业内zui高安全级别: 进户线额定使用 600 V CAT IV/1000 V CAT III。
测量所有三相和中性线: 内置 4 个柔性电流探头，增强的细柔性设计以适合zui紧密的位置。
自动趋势分析: 每次测量都会自动记录，无需进行任何设置。
系统监测器: 根据 EN50160 电能质量标准，在一个屏幕上显示 10 个电能质量参数。
记录仪功能: 可配置任何测试条件，可按用户定义的间隔记录zui多 600 个参数。
查看图形和生成报告: 附带分析软件。
电池寿命: 锂离子电池组每次充电可运行 7 小时。
Fluke 434-II电能量分析仪-技术参数：
|
产品技术指标 |
||||
|
- |
模式 |
量程 |
分辨率 |
精度 |
|
伏特 |
||||
|
Vrms（交流 + 直流） |
434-II |
1 V 至 1000 V 相电压 |
0.1 V |
± 0.5% 额定电压**** |
|
Vpk |
- |
1 Vpk 至 1400 Vpk |
1 V |
5% 额定电压 |
|
电压峰值因数 (CF) |
|
1.0 > 2.8 |
0.01 |
± 5 % |
|
Vrms½ |
434-II |
1 V 至 1000 V 相电压 |
0.1 V |
± 1% 额定电压 |
|
434-II |
0.1 V |
± 0.2% 额定电压 |
||
|
Vfund |
434-II |
1 V 至 1000 V 相电压 |
0.1 V |
± 0.5% 额定电压 |
|
电流（精度不包括电流钳精度） |
||||
|
Amps（交流 + 直流） |
i430-Flex 1x |
5 A 至 6000 A |
1:00 AM |
± 0.5% ± 5 个计数点 |
|
i430-Flex 10x |
0.5 A 至 600 A |
0.1 A |
± 0.5% ± 5 个计数点 |
|
|
1mV/A 1x |
5 A 至 2000 A |
1A |
± 0.5% ± 5 个计数点 |
|
|
1mV/A 10x |
0.5 A 至 200 A（仅交流电） |
0.1 A |
± 0.5% ± 5 个计数点 |
|
|
Apk |
i430-Flex |
8400 Apk |
1 Arms |
± 5 % |
|
1mV/A |
5500 Apk |
1 Arms |
± 5 % |
|
|
电流峰值因数 (CF) |
- |
1 至 10 |
0.01 |
± 5 % |
|
Amps½ |
i430-Flex 1x |
5 A 至 6000 A |
1 A |
± 1% ± 10 个计数点 |
|
i430-Flex 10x |
0.5 A 至 600 A |
0.1 A |
± 1% ± 10 个计数点 |
|
|
1mV/A 1x |
5 A 至 2000 A |
1A |
± 1% ± 10 个计数点 |
|
|
1mV/A 10x |
0.5 A 至 200 A（仅交流电） |
0.1 A |
± 1% ± 10 个计数点 |
|
|
Afund |
i430-Flex 1x |
5 A 至 6000 A |
1:00 AM |
± 0.5% ± 5 个计数点 |
|
i430-Flex 10x |
0.5 A 至 600 A |
0.1 A |
± 0.5% ± 5 个计数点 |
|
|
1mV/A 1x |
5 A 至 2000 A |
1A |
± 0.5% ± 5 个计数点 |
|
|
1mV/A 10x |
0.5 A 至 200 A（仅交流电） |
0.1 A |
± 0.5% ± 5 个计数点 |
|
|
Hz |
||||
|
Hz |
Fluke 434 @ 50 Hz 额定 |
42.50 Hz 至 57.50 Hz |
0.01 Hz |
± 0.01 Hz |
|
Fluke 434 @ 60 Hz 额定 |
51.00 Hz 至 69.00 Hz |
0.01 Hz |
± 0.01 Hz |
|
|
电源 |
||||
|
瓦特（VA，var） |
i430-Flex |
zui大 6000 MW |
0.1 W 至 1 MW |
± 1% ± 10 个计数点 |
|
1 mV/A |
zui大 2000 MW |
0.1 W 至 1 MW |
± 1% ± 10 个计数点 |
|
|
功率因数 (Cos j/DPF) |
- |
0 至 1 |
0.001 |
± 0.1% @ 额定负载状态 |
|
能量 |
||||
|
kWh（kVAh，kvarh） |
i430-Flex 10x |
取决于电流钳变比和额定电压 |
± 1% ± 10 个计数点 |
|
|
能量损失 |
i430-Flex 10x |
取决于电流钳变比和额定电压 |
± 1% ± 10 位数 不含线电阻精度 |
|
|
谐波 |
||||
|
谐波次数 (n) |
- |
直流，1 至 50 次分组: 谐波分组，根据 IEC 61000-4-7 而定 |
||
|
间谐波次数 (n) |
- |
关闭，1 至 50 次分组: 谐波和间谐波子组，根据 IEC 61000-4-7 而定 |
||
|
电压 (V) |
%f |
0.0 % 至 100 % |
0.10% |
± 0.1% ± n x 0.1 % |
|
%r |
0.0 % 至 100 % |
0.10% |
± 0.1% ± n x 0.4 % |
|
|
绝对 |
0.0 至 1000 V |
0.1 V |
± 5% * |
|
|
THD |
0.0 % 至 100 % |
0.10% |
± 2.5 % |
|
|
电流 (A) |
%f |
0.0 % 至 100 % |
0.10% |
± 0.1% ± n x 0.1% |
|
%r |
0.0 % 至 100 % |
0.10% |
± 0.1% ± n x 0.4 % |
|
|
绝对 |
0.0 至 600 A |
0.1 A |
± 5% ± 5 个计数点 |
|
|
THD |
0.0 % 至 100 % |
0.10% |
± 2.5 % |
|
|
功率 |
%f 或 %r |
0.0 % 至 100 % |
0.10% |
± n x 2% |
|
绝对 |
取决于电流钳变比和额定电压 |
— |
± 5% ± n x 2 % ± 10 个计数点 |
|
|
THD |
0.0 % 至 100 % |
0.10% |
± 5 % |
|
|
相角 |
- |
-360° 至 +0° |
1° |
± n x 1° |
|
闪变 |
||||
|
Plt、Pst、Pst(1min) Pinst |
- |
0.00 至 20.00 |
0.01 |
± 5 % |
|
不平衡 |
||||
|
电压 |
% |
0.0 % 至 20.0 % |
0.10% |
± 0.1 % |
|
电流 |
% |
0.0 % 至 20.0 % |
0.10% |
± 1 % |
|
电源信号 |
||||
|
阈值等级 |
- |
在两个频率下，阈值， |
— |
— |
|
信号频率 |
- |
60 Hz 至 3000 Hz |
0.1 Hz |
|
|
相对 V% |
- |
0 % 至 100 % |
0.10% |
± 0.4 % |
|
绝对 V3s（3 秒平均值） |
- |
0.0 V 至 1000 V |
0.1 V |
± 5 % 额定电压 |
