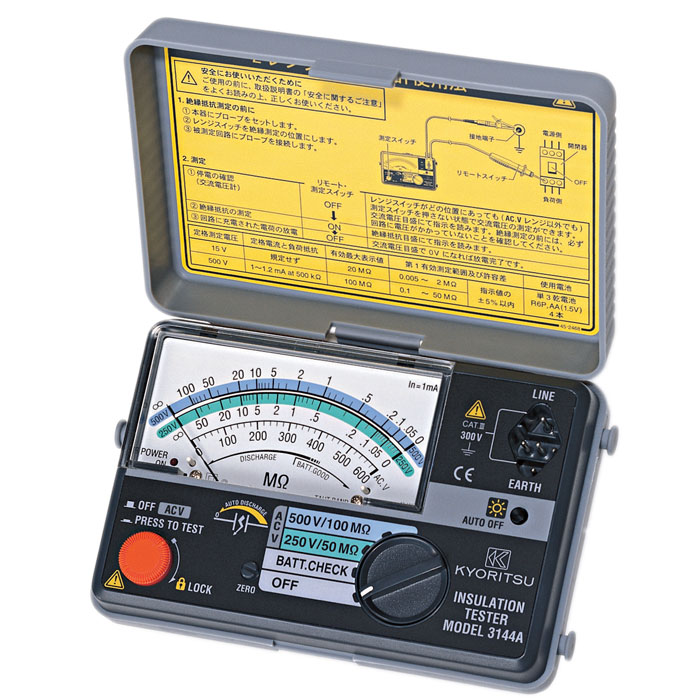

绝缘电阻测试仪3144A/3145A/3146A-特点：
仅340g的超小型绝缘电阻计。
自动放电功能，测试后自动释放已充电电压中的电量。
采用耐冲击的新素材(弹性材料)。
可以在昏暗场所中操作的刻度照明。
带远程开关的探棒标准材料装备（可自动切断电源）。
使用肩带可双手作业。
设计符合国际安全规格IEC 61010-1 CAT III 600V。
绝缘电阻测试仪3144A/3145A/3146A-技术参数：
|
|
MODEL3144A |
MODEL3145A |
MODEL3146A |
||||
|
绝缘抵抗计 |
额定测定电压 |
250V |
500V |
125V |
250V |
50V |
125V |
|
有效最大显示值 |
50MΩ |
100MΩ |
20MΩ |
50MΩ |
10MΩ |
20MΩ |
|
|
中间值 |
1MΩ |
2MΩ |
0.5MΩ |
1MΩ |
0.2MΩ |
0.5MΩ |
|
|
第1有效测定范围 |
0.05MΩ |
0.1MΩ |
0.02MΩ |
0.05MΩ |
0.01MΩ |
0.02MΩ |
|
|
(*1)标准状态精确度 |
显示值的±5% |
||||||
|
第2有效测定范围 |
除了0和∞刻度的第1有效测定范围以外的刻度 |
||||||
|
(*1)标准状态精确度 |
显示值的±10% |
||||||
|
0和∞刻度的精确度 |
刻度的0.7%以下 |
||||||
|
开放回路电压 |
额定测定电压值的1.2倍以下 |
||||||
|
额定测定电流 |
连接额定测定电压×1000Ω的数值的试验电阻时,1mA 0~+20%以内 |
||||||
|
短路电流 |
2.2mA DC以内 |
||||||
|
电压计 |
测定范围 |
AC0~600V |
AC0~300V |
||||
|
精确度 |
最大刻度值的±3% |
||||||
|
安全规格 |
IEC61010-1 CAT.III 300V CAT II 600V |
||||||
|
耐电压 |
AC3,700V/1分钟 |
||||||
|
防尘防水 |
IP40 |
||||||
|
使用电池 |
单3干电池R6P(1.5V)×4 |
||||||
|
外形尺寸 |
90(L)×137(W)×40(D)mm |
||||||
|
重量 |
约340g(含电池) |
||||||
|
(*2)各范围可测试次数 |
1100次以上 |
800次以上 |
1300次以上 |
1100次以上 |
1300次以上 |
1300次以上 |
|
|
0.25MΩ |
0.5MΩ |
0.125MΩ |
0.25MΩ |
0.05MΩ |
0.125MΩ |
||
|
附件 |
7149A(远程开关测试探棒组合)，单3干电池R6P(1.5V)×4，9123(肩带)，使用说明书 |
||||||
|
可选件 |
7116(高处测试探棒组合)，8016(钩形金属头) |
||||||
(*1) 标准状态如下：
周围温度：23±5 ℃ 相对湿度：45~75%
水平位置（倾斜度5度以下）
外部磁场仅为地磁场 电池电压：电池有效范围
(*2) 标准状态时使用单3锰电池5秒ON，25秒OFF的频率反复测试，统计在电池有效范围内的测试次数。
