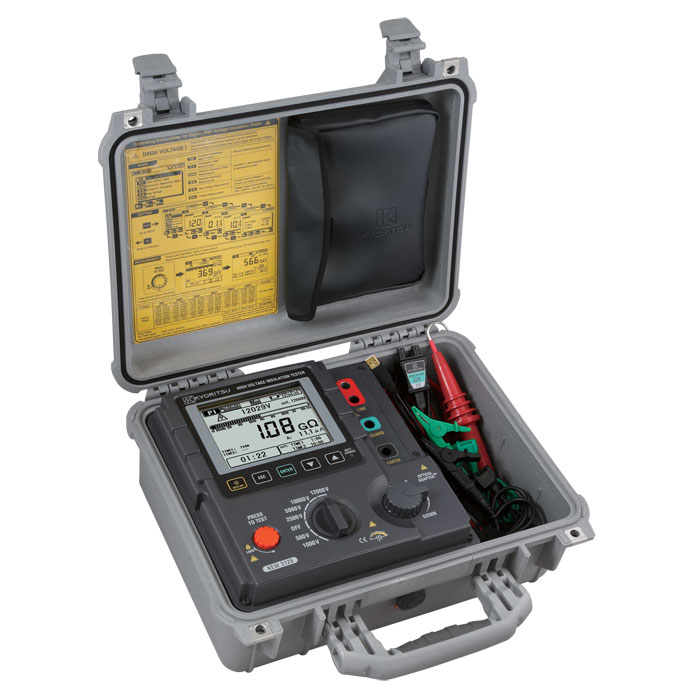

日本共立KEW3128绝缘电阻测试仪测试电压最大12KV，电阻最大35TΩ，短路电流最大5mA。
日本共立KEW3128绝缘电阻测试仪-功能：
带背光灯的大型LCD显示屏和条形图表显示绝缘电阻值和漏电流值的变化。
内存最大保存40000个数据。
画面截取功能可保存显示图表（最多32个画面）。
AC电源与充电电池的2种电源方式。
自动放电与电压输出警告功能。
各量程中可进行电压设定的调整。
设计符合国际安全规格IEC61010-1 CAT.IV 600V污染度2
防水防尘IP64。
日本共立KEW3128绝缘电阻测试仪-技术参数：
|
缘电阻
※
※
输出电压
|
额定测试电压
|
500V
|
1000V
|
2500V
|
5000V
|
10000V
|
12000V
|
|
最大测试值
|
500GΩ
|
1TΩ
|
2.5TΩ
|
5TΩ
|
35TΩ
|
35TΩ
|
|
|
精确度
|
0~50GΩ
±5%rdg±3dgt
※250V以下的设定在精确度范围之外
|
0~100GΩ
±5%rdg±3dgt
|
0~250GΩ
±5%rdg±3dgt
|
0~500GΩ
±5%rdg±3dgt
|
0~1TΩ
±5%rdg±3dgt
|
||
|
50G~500GΩ
±20%rdg
※250V以下的设定在精确度范围之外
|
100G~1TΩ
±20%rdg
|
250G~2.5TΩ
±20%rdg
|
500G~5TΩ
±20%rdg
|
1T~10TΩ
±20%rdg
|
|||
|
10T~35TΩ
只显示,精确度范围之外
|
|||||||
|
短路电流
|
最大5.0mA | ||||||
|
额定测试电流
额定测试电压
监控精确度
输出精确度
选择量程
|
1mA~1.2mA/0.5\MΩ（500V上）
500V
±10%±20V
0~＋20%
50~600V
（步进电压5V)
|
1mA~1.2mA/1MΩ
1000V
±10%±20V
0~＋10%
601~1200V
（步进电压10V)
|
1mA~1.2mA/2.5MΩ
2500V
±10%±20V
0~＋10%
1225~3000V
（步进电压25V)
|
1mA~1.2mA/5MΩ
5000V
±10%±20V
0~＋10%
3050~6000V
（步进电压50V)
|
1mA~1.2mA/10MΩ
10000V
±10%±20V
-5~＋5%
6100~10000V
（步进电压100V)
|
12000V | |
|
电压
|
测试量程
|
DCV: ±30V ~ ±600V ACV：30~600V（50/60Hz）
|
|||||
|
精确度
|
±2%rdg±3dgt
|
||||||
|
电
流 |
测试范围/精确度
|
5.0nA~2.40mA/±5%rdg±5dgt
|
|||||
|
电容
|
测试范围
|
5.0nF~50.0µF（10KV：上限50.0µF,10KV以上：上限5.00µF）
|
5.0nF~1.0µF
（显示范围：5.0nF~50.0µF） |
||||
|
精确度
|
±5%rdg±5dgt
|
||||||
|
使用电池
|
充电电池（12V），连续测试时间：约4小时（电池电压：绝缘电阻12000V量程中100MΩ负荷时或电池电压10.0V的代表值） AC电源充电：100V ~ 240V，50/60Hz
|
||||||
|
安全规格
|
IEC 61010-1: 2001 CAT.IV 600V 污染度2
|
||||||
|
外形尺寸
|
300(L)×400(W)×180(D)说明书和硬箱
|
||||||
|
重量
|
约9kg（含电池）说明书和硬箱
|
||||||
|
耐电压
|
AC8770V：线端和护栏间/5秒（50Hz/60Hz)
AC6880V：测试端和护栏间/5秒（50Hz/60Hz)
AC2330V：电源插座和护栏间/5秒（50Hz/60Hz)
|
||||||
|
附件/可选件
|
7226A（测试探棒），7224A（接地测试线），7225A（保护测试线），7227A（鳄鱼夹测试探棒），8029（直形探针），7170（AC电源线），NiMH电池，8212（USB数据传送线-附PC用软件）
/7254（鳄口夹测试线）
|
||||||
