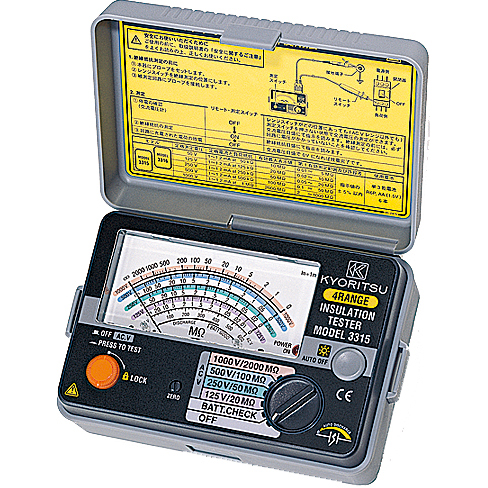

日本共立MODEL3315/3316绝缘电阻测试仪-特点：
自动放电功能，测试后自动释放已充电电压中的电量。
首例额定4个量程切换。
易读取数据的彩色刻度盘。
适合不同用途的3种探棒用金属头标准装备。
可在昏暗场所中操作的刻度照明。
带遥控开关的探针标准材料装备。
(且有自动切断电源功能,可防止遗忘关机)
使用肩带可双手作业。
设计符合国际安全规格IEC61010-1 CAT III 600V
日本共立MODEL3315/3316绝缘电阻测试仪-技术参数：
|
|
MODEL3315 |
MODEL3316 |
||||||||
|
绝缘电阻计 |
额定测定电压 |
125V |
250V |
500V |
1000V |
50V |
125V |
250V |
500V |
|
|
有效最大显示值 |
20MΩ |
50MΩ |
100MΩ |
2000MΩ |
10MΩ |
20MΩ |
50MΩ |
100MΩ |
||
|
中间刻度值 |
0.5MΩ |
1MΩ |
2MΩ |
50MΩ |
0.2MΩ |
0.5MΩ |
1MΩ |
2MΩ |
||
|
第1有效 |
0.02MΩ |
0.05MΩ |
0.1MΩ |
2MΩ |
0.01MΩ |
0.02MΩ |
0.05MΩ |
0.01MΩ |
||
|
(*1)标准状态 |
显示值的±5% |
|||||||||
|
第2有效 |
除了0和∞刻度的第一有效测定范围以外的刻度 |
|||||||||
|
(*1)标准状态 |
显示值的±10% |
|||||||||
|
0和∞刻度的 |
刻度的0.7%以下 |
|||||||||
|
开放回路电压 |
额定测定电压值的1.2倍以下 |
|||||||||
|
额定测定电流 |
连接额定测定电压×1000Ω的数值的试验电阻时1mA 0~+20%以内 |
|||||||||
|
短路电流 |
1.5mA DC以内 |
|||||||||
|
电 |
测定范围 |
AC 0~600V |
||||||||
|
精确度 |
最大刻度值的±3% |
|||||||||
|
安全规格 |
IEC61010-1 CAT.III 600V 防尘防水IP40 |
|||||||||
|
耐电压 |
AC5550V/1分钟 |
|||||||||
|
使用电池 |
单3干电池R6P(1.5V)×6 |
|||||||||
|
外形尺寸 |
105(L)×158(W)×70(D)mm |
|||||||||
|
重量 |
约520g(含电池) |
|||||||||
|
(*2)各范围 |
2500次 |
2000次 |
1000次 |
300次 |
3500次 |
2500次 |
2000次 |
1000次 |
||
|
试验电阻 |
0.125MΩ |
0.25MΩ |
0.5MΩ |
1MΩ |
0.05MΩ |
0.125MΩ |
0.25MΩ |
0.5MΩ |
||
|
可选件 |
7115(高处测试探棒组合)， 8016(钩形金属头)， |
|||||||||
(*1) 标准状态如下：周围温度：23±5℃，相对湿度：45~75% ，水平位置（倾斜度5度以下），外部
磁场仅为地磁场，电池电压：电池有效范围
(*2) 标准状态时使用单3锰电池5秒ON，25秒OFF的频率反复测试，统计在电池有效范围内的测试次数。
日本共立MODEL3315/3316绝缘电阻测试仪-标配：
7150A(远程开关测试探棒组合)， 单3干电池R6P×6 肩带 使用说明书
