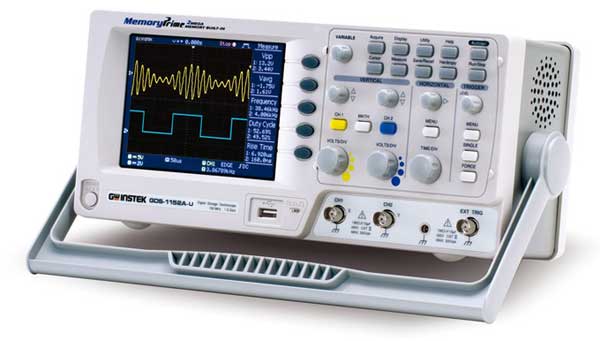

固纬GDS1102A-U数字示波器推出的低价位的高性能数字储存示波器，支援27項自動量測功能,固纬GDS1102A-U数字示波器实时采样率1GSa/s, 等效采样率25GS/s ，固纬GDS1102A-U数字示波器能够支持U盘存储。
固纬GDS1102A-U数字示波器-特点：
1.经过多年的客户使用检验证明是目前低端数字示波器产品的性价比较优的选择！
2.數學運算功能:+,-,x,FFT,FFTrms,Zoom FFT
3.支援USB Host 及USB Device 介面
4.带宽100MHz；2通道数：資料紀錄器
5.Go/NoGo 測試功能
6.2通道, 100MHz頻寬,內建2M取樣記憶體
7.雙取樣模式: 1GSa/s即時取樣率以及25GSa/s等效取樣速度
8.以其精准的测试和低廉的价位占据工厂的生产测试，工程维修，教育科研市场很重要的市场份额，
9.垂直電壓提供: 2mV~10V/div範圍
10.水平時間掃描範圍1ns~50s/div
11.全系列5.7”彩色無亮點TFT面版
固纬GDS1102A-U数字示波器-技术参数：
垂直系统
通道数 2
带宽 DC ~ 100MHz (-3dB)
上升时间 <约3.5ns
灵敏度 2mV/p ~ 10V/p (1-2-5 步进)
精确度 ±(3% x |读出数值|+0.1 p + 1mV)
输入耦合 AC, DC & 接地
输入阻抗 1MΩ±2%, ~15pF
极性 正向 ，反向
最大输入 300V (DC+AC peak), CATII
波形信号处理 + , - , x, FFT, FFTrms, Zoom FFT
带宽限制 20MHz (-3dB)
触发系统
触发源 CH1 , CH2 , 电源, 外部触发
触发模式 自动, 普通, 单次, TV, 边沿, 脉宽
触发耦合 AC , DC , 低频抑制 , 高频抑制 , 噪声抑制
灵敏度 DC ~ 25MHz : 约 0.5p 或 5mV
外部触发
范围 ±15V
灵敏度 DC ~ 25MHz : ~ 50mV ; 25M ~ 150MHz : ~15mV
输入阻抗 1MΩ±2% , ~ 15pF
最大输入 300V (DC AC peak) , CATII
水平系统
扫瞄范围 1ns/p ~ 50s/p (1-2.5-5 步进); 滚动模式 : 250ms/p ~ 50s/p
显示模式 主时基, 窗口, 窗口放大, 滚动, X-Y
准确度误差 ±0.01%
前置触发 最大10 p
后置触发 1000 p
X-Y 模式
X-轴输入 通道 1
Y-轴输入 通道 2
相位移 ±3° 在 100kHz
信号获取系统
实时采样率 最大1GSa/s
等效采样率 最大25GSa/s
垂直分辨率 8bit
记录长度 最大2 Mega点
获取模式 采样, 峰值侦测, 平均
峰值测量 10ns (500ns/p ~ 10s/p)
平均次数 2 , 4 , 8 , 16 , 32 , 64 , 128 , 256
游标及测量系统
电压测量 Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/Overshoot , Fall Preshoot/Overshoot
时间测量 频率, 周期, 上升时间 ,下降时间, 正脉宽，负脉宽, 占空比
延迟测量 8种时间延迟量测
游标测量 ΔV ΔT
计频器 分辨率: 6 位 精确度: ±2% 信号源:除视频触发模式下，所有可用触发源
控制面板功能
自动设定 自动调整垂直系统，水平系统，触发电平
存储 高达15组面板设定
波形存储 15 组波形
显示系统
TFT LCD 5.7英吋
显示分辨率 234 x 320 点
显示格线 8 x 10 格
显示亮度 可调整
接口
USB Device USB1.1 & 2.0 全速兼容 (不支持印表机和FLASH闪存)
USB Host 图像 (BMP), 波形数据 (CSV), 和面板设定 (SET)
电源
电压范围 AC 100V ~ 240V , 48Hz ~ 63Hz , 自动选择
其他功能
多国语言选单 有
即时帮助 有
附件:用户手册 x 1 电源线 x 1 GTP-150A-2 探棒(10:1/1:1) x 2
尺寸和重量 310(W) x 142(H) x 140(D)mm 约 2.5kg
