固纬AFG-2105任意波形发生器方波特性,不对称性周期的1%+1ns，配备USB Device接口，固纬AFG-2105任意波形发生器用户除了可进行远程控制，还可以从PC导入波形数据。固纬AFG-2105任意波形发生器提供的方波占空比可设置在1%~99%。利用这个功能，可将脉冲波形模拟突波或瞬变信号。
固纬AFG-2105任意波形发生器-特点：
* 0.1Hz~5/12/25MHz全数字合成信号，0.1Hz分辨率
* AFG-2105内置标准波形：正弦波、方波、三角波、噪声波和任意波
* 20MSa/s采样率、10位垂直分辨率、4k点记录长度的任意波形编辑功能
* AFG-21051%~99%方波占空比调整
* 全数字操作设计与旋钮微调功能
* 3.5’’三色 LCD屏幕，同时显示幅值、直流偏压和其它按键设置信息
* AFG-2105AM/FM/FSK调变信号，扫描和计频功能(仅AFG-2100系列)
* USB Device接口，用于远程控制和波形编辑
* 配备PC任意波形编辑软件

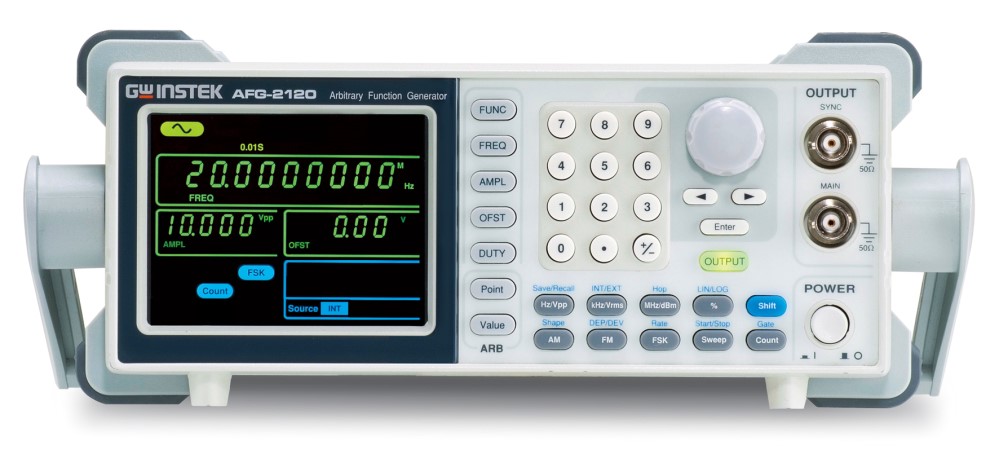

固纬AFG-2105任意波形发生器-产品简介：
超越传统、创新价值的任意波形信号发生器
AFG-2100/2000系列任意波形信号发生器是一台以DDS技术为基础，涵盖正弦波、方波、三角波、噪声波以及20MSa/s采样率的任意波形。0.1Hz的分辨率和1%~99%的方波(脉冲波)可调占空比功能，ji大的扩展了它的应用范围。
AFG-2100/2000系列包括6个型号，5MHz/12MHz/25MHz三种频段。此外，AFG-2100系列还提供AM/FM/FSK调变、扫描以及计频器功能。在参数设置上采用全数字化的操作设计，3.5’’的三色LCD显示，可清楚的显示设置的参数内容。
内置任意波功能
AFG-2100/2000系列提供20MSa/s采样率、10位垂直分辨率以及4k点记录长度的任意波编辑功能。用户可通过面板设置或使用专属的波形编辑软件来进行任意波编辑。
幅值与直流偏压显示功能
除了设置参数，AFG-2100/2000还将电压幅值、直流偏压读值显示在LCD屏幕上。三种幅值单位Vpp、Vrms和dBm供用户选择和替换。
AM/FM/FSK、Sweep、Counter功能(仅AFG-2100系列)
AFG-2100系列内置AM/FM/FSK三种调变方式、波形扫描和计频器功能。150MHz的频率计数功能节省了添购额外计数器的费用。
全数字化按键设计
AFG-2100/2000系列的全数字化按键设计改善了传统信号发生器设置的不确定性，xian著增加了波形输出的精度。3.5’’的LCD屏幕，方便用户在调整过程中观察到参数的改变。
专属的任意波编辑软件
AFG-2100/2000提供一套免费的任意波编辑软件。在PC上完成所需的波形编辑后，只要通过USB接口即可将资料载入AFG-2100/2000进行输出。
|
|
|||
|
AFG-2105
|
|||
|
波形
|
正弦波/方波/三角波
|
||
|
任意波功能
|
采样率
|
20MSa/s
|
|
|
重建率
|
10MHz
|
||
|
记录长度
|
4k点
|
||
|
垂直分辨率
|
10位
|
||
|
频率特性
|
范围 正弦波/方波
|
0.1Hz~5MHz
|
|
|
三角波/锯齿波
|
1MHz
|
||
|
分辨率
|
0.1Hz
|
||
|
稳定度
|
±20ppm
|
||
|
老化率
|
±1ppm/year
|
||
|
误差容忍
|
＜10mHz
|
||
|
输出特性
|
幅值 范围
|
≤20MHz：1mVpp~10Vpp (接50Ω)；2mVpp~20Vpp (开路)
|
|
|
≤25MHz：1mVpp~5Vpp (接50Ω)；2mVpp~10Vpp (开路)
|
|||
|
精确度
|
设定值的±1%±1mVpp；(1kHz, ＞10mVpp)
|
||
|
分辨率
|
1mV或3位
|
||
|
平坦度
|
±1% (0.1dB)≤100kHz；±3% (0.3dB)≤5MHz；±5% (0.4dB)≤12MHz；
|
||
|
±20% (2dB)≤20MHz；±5% (0.4dB)≤25MHz ；(正弦波1kHz)
|
|||
|
单位
|
Vpp，Vrms，dBm
|
||
|
直流偏移 范围
|
±5Vpk ac+dc (接50Ω)；±10Vpk ac+dc (开路)
|
||
|
精确度
|
设定值的1%+2mV+幅值的0.5%
|
||
|
波形输出 阻抗
|
50Ω典型值(固定)；＞10MΩ(输出关闭)
|
||
|
保护
|
短路保护；过载继电器自动禁止输出
|
||
|
SYNC输出 准位
|
TTL-compatible into＞1kΩ
|
||
|
阻抗
|
50Ω正常值
|
||
|
上升/下降时间
|
≤25ns
|
||
|
正弦波特性
|
谐波失真
|
-55dBc DC～1MHz, Ampl＞1Vpp；45dBc 1MHz~5MHz, Ampl＞1Vpp；-30dBc 5MHz～20MHz，Ampl＞1Vpp
|
|
|
方波特性
|
上升/下降时间
|
zui大输出时，≤25ns(接50Ω负载)
|
|
|
过激信号
|
＜5%
|
||
|
不对称性
|
周期的1%+1ns
|
||
|
可调占空比
|
1%~99%≤100kHz；10%~90%≤2MHz；20.0%~80.0%≤5MHz；40.0%~60.0%≤10MHz；50%≤25MHz；(全频段1%的分辨率)
|
||
|
三角波特性
|
线性度
|
＜峰值输出的0.1%
|
|
|
可调对称性
|
0%~100%(0.1%的分辨率)
|
||
|
AM调制
|
载波波形
|
正弦波、方波、三角波
|
——
|
|
调变波形
|
正弦波、方波、三角波
|
||
|
调变频率
|
2mHz~20kHz(Int)；DC~20kHz(Ext)
|
||
|
深度
|
0%~120.0%
|
||
|
FM调制
|
载波波形
|
正弦波、方波、三角波
|
|
|
调变波形
|
正弦波、方波、三角波
|
||
|
调变频率
|
2mHz~20kHz(Int)；DC~20kHz(Ext)
|
||
|
偏差
|
DC~zui大频率
|
||
|
FSK
|
载波波形
|
正弦波、方波、三角波
|
|
|
调变波形
|
50%占空比方波
|
||
|
内部频率
|
2mHz~20kHz
|
||
|
频率范围
|
0.1Hz~zui大频率
|
||
|
扫描
|
扫描时间
|
1ms~500s
|
|
|
波形种类
|
正弦波、方波、三角波
|
||
|
扫描形态
|
线性或对数
|
||
|
开始/截止频率
|
0.1Hz~zui大频率
|
||
|
计频器
|
范围
|
5Hz~150MHz
|
|
|
精确度
|
时基精确度±1count
|
||
|
时基
|
±20ppm(23℃±5℃)，热机30分钟
|
||
|
分辨率
|
zui大分辨率：对于1Hz，100nHz；对于100MHz，0.1Hz
|
||
|
输入阻抗
|
1MΩ/150pf
|
||
|
灵敏度
|
≤35mVrms(5Hz~100MHz)；≤45mVrms(100MHz~150MHz)
|
||
|
存储/调取
|
10组存储设置
|
||
|
接口
|
USB(Devices)
|
||
|
电源
|
AC 100~240V，50~60Hz
|
||
|
功率消耗
|
65VA
|
||
|
尺寸&重量
|
266(W)×107(H)×293(D)mm；约3.2kg
|
||
