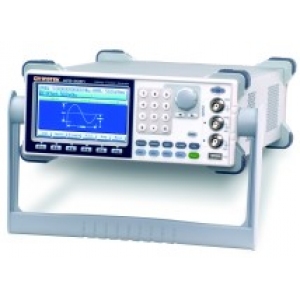

AFG3081任意波形函数发生器厂商公开价格为24500元,AFG3081任意波形函数发生器信号产生器,1uHz ~ 50MHz,16 bit高分辨率,AFG3081任意波形函数发生器可符合于工业应用以及教育科研使用。
AFG3081任意波形函数发生器-特点：
1.宽广的频率范围：1uHz ~ 50MHz
2.支援多用途调制信号(AM/FM/PWM/FSK/Sweep/Burst…)
3.4.3" 高解析度LCD显示
4.可透过四种方式取得任意波形：界面编辑/PC软体/档案载入(.csv)/从示波器输入
5.阻抗切换/在线帮助
6.标准通讯界面：USB, RS-232, GPIB
7.200MSa/s 高速采样率,16位振幅解析度
8.具备功能强大的任意波形函数信号产生器
9.可任意定义的1M记忆体深度
AFG3081任意波形函数发生器-技术参数：
|
|
AFG3081 |
|
|
标准波形 |
正弦波, 方波, 锯齿波, 脉冲波, 噪声波, 直流, DC, Sin（x）/x, 指数上升, 指数下降, 负锯齿波 |
|
|
任意波形 |
||
|
任意波形函数 |
包含，需建构 |
|
|
取样率 |
200 MSa/s |
|
|
重建率 |
100MHz |
|
|
内存长度 |
1M 点 |
|
|
振幅分辨率 |
16 位 |
|
|
内存数量 |
10组1M内存（1） |
|
|
可定义的波形输出 |
任意2 ~ 1M点 |
|
|
可定义的标记输出 |
任意2 ~ 1M点 |
|
|
频率特性 |
||
|
范围 |
正弦波 |
80MHz |
|
方波 |
||
|
三角波、锯齿波 |
1MHz |
|
|
分辨率 |
1uHz |
|
|
准确性 |
稳定度 |
±1 ppm 0 to 50℃ |
|
±0.3 ppm 18 to 28℃ |
||
|
老化率 |
±1 ppm, per 1 year |
|
|
Tolerance |
≦ 1 uHz |
|
|
输出特性（2） |
||
|
|
|
|
|
振幅 |
范围 |
10 mVpp to 10 Vpp（ into 50Ω） |
|
准确度 |
± 设定值的1% ±1 mVpp |
|
|
分辨率 |
0.1 mV or 4 位数 |
|
|
平坦度 |
± 1% （0.1dB） <10 MHz |
|
|
单位 |
Vpp, Vrms, dBm, |
|
|
偏压 |
范围 |
±5 Vpk ac +dc （into 50Ω） |
|
准确度 |
设定值的1% + 2 mV+ 0.5% 振幅高度 |
|
|
波形输出 |
阻抗 |
50Ω typical （fixed） |
|
输入保护 |
短路保护，超载继电器自动禁用主输出 |
|
|
同步输出 |
范围 |
TTL-compatible into>1kΩ |
|
阻抗 |
50Ω标准值 |
|
|
上升/下降时间 |
<8 nS（3） |
|
|
过激信号 |
< 5% |
|
|
不对称性 |
周期的1%+1 ns |
|
|
触发输出 |
||
|
类型 |
Burst, Sweep |
|
|
准位 |
TTL Compatible into 50Ω |
|
|
脉冲宽度 |
> 450 ns |
|
|
zui大频率值 |
1 MHz |
|
|
扇出数 |
≧4 TTL load |
|
|
阻抗 |
50Ω typical |
|
|
标记输出 |
||
|
类型 |
ARB, Sweep |
|
|
准位 |
TTL Compatible into 50Ω |
|
|
扇出数 |
≧4 TTL load |
|
|
阻抗 |
50Ω typical |
|
|
储存/乎较 |
10组记忆空间 |
|
|
通讯接口 |
GPIB, RS232, USB |
|
|
显示器 |
4.3 吋TFT LCD, 分辨率 480 × 3 （RGB） × 272 |
|
|
系统特性 |
||
